深圳220kV變電站電纜管廊外破監測

圖 1 深圳220kV變電站電纜管廊外破監測

使用單位為南方電網深圳供電局有限公司輸電管理所。監測線路為220kV秀翡電纜線，從秀麗站出站，全長近10km，沿沙河邊景觀地帶敷設。電纜管廊途徑公路、河流、景觀區、公路立交、隧道等環境，沿電纜管廊全程的景觀區目前都處于施工狀態。存在重型施工車輛、沖擊鉆鉆孔、人工挖掘等外力破壞隱患。設備于2019年6月12日上午安裝調試完成，9時許設備開始運行，至今運行狀態良好。

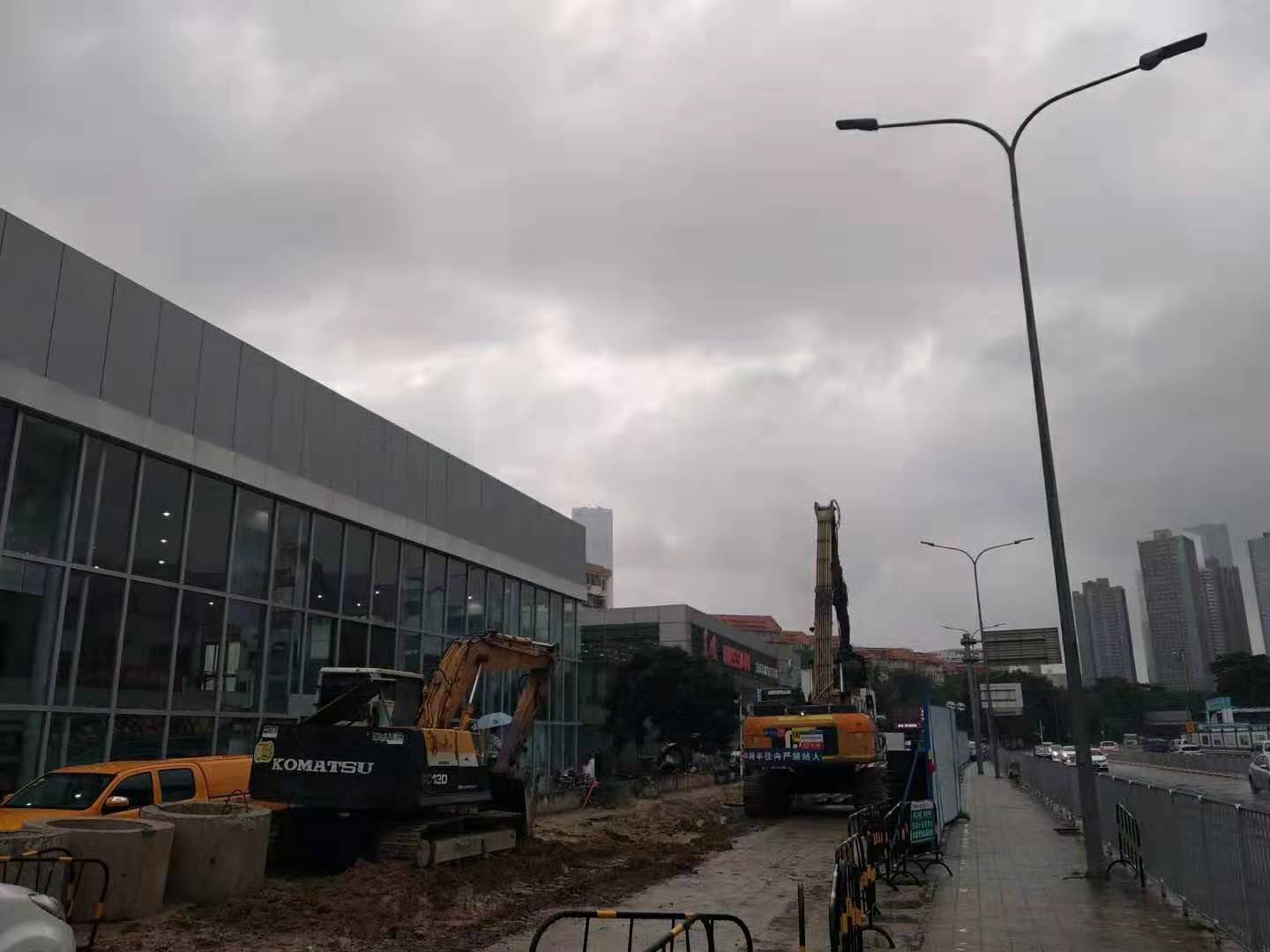

圖 2 深圳線捕獲的挖掘機外破事件

設備安裝當日9時38分至12時22分，系統累計提示2級、3級預警多次。預警位置距離變電站5.05km，顯示為單個震動源的周期性大幅沖擊。根據拓撲圖像顯示能量分布和作業頻率特征。如圖11所示，判定為：電纜垂直距離5.2米處有大型機械作業。通知相關人員趕赴現場，發現有挖掘機械緊挨電纜管廊3~4m正在進行施工。

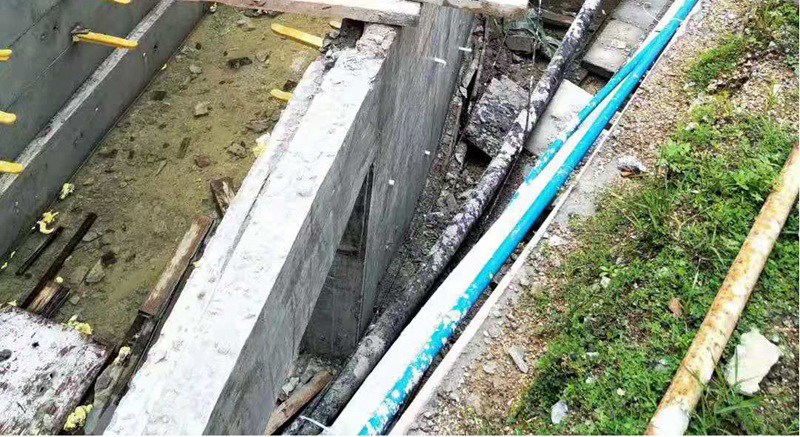

圖 3 深圳線捕獲的管廊頂蓋外破事件

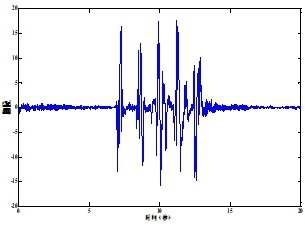

7月22日臨晨3時12分，系統提示1級預警多次。預警位置距離變電站3.37km，顯示為多次強沖擊信號。如圖12所示，判定為大型機械對線纜光纜的直接作業。同日早晨相關人員接報警信息后進行現場勘察，發現有挖掘機作業痕跡，并已經破壞了電纜溝上蓋板。
